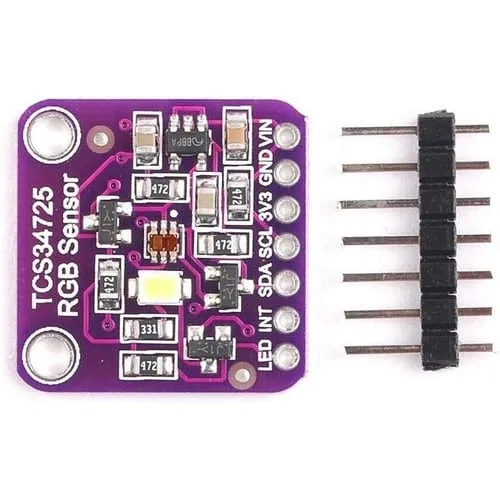

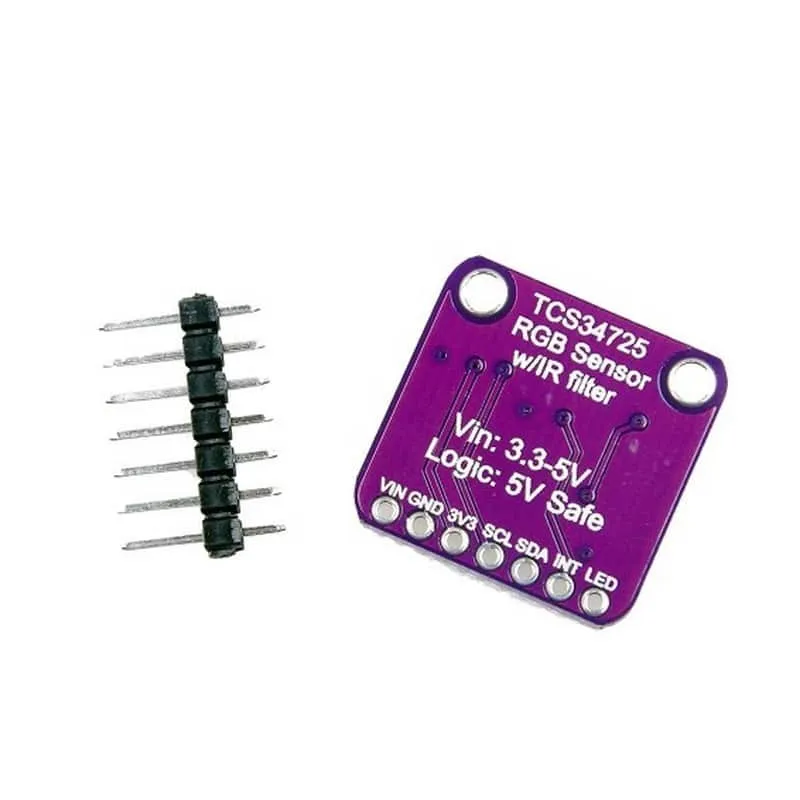

Module de Capteur de Couleur TCS34725 – RVB avec Filtre IR – Reconnaissance Précise pour Arduino

Captez et analysez les couleurs avec le module de capteur de couleur TCS34725

Le module de capteur de couleur TCS34725 est conçu pour détecter la lumière rouge, verte, bleue et blanche, tout en intégrant un filtre de blocage IR. Grâce à son gain analogique programmable, son temps d’intégration ajustable et une plage dynamique pouvant atteindre 3,8 millions, ce capteur offre une très haute sensibilité, même lorsqu’il est utilisé derrière un verre foncé. Idéal pour le contrôle du rétro-éclairage LED, la mesure de la température de couleur et la détection de la lumière ambiante, il s’intègre parfaitement dans les projets Arduino et autres développements électroniques.

Caractéristiques techniques

• Détection RVB et blanche : Capable de mesurer les lumières rouge, verte, bleue et blanche avec un filtre de blocage IR

• Gain et temps d’intégration : Programmables pour s’adapter à diverses conditions d’éclairage

• Plage dynamique : Jusqu’à 3,800,000:1 pour une grande précision en détection

• Très haute sensibilité : Conçu pour des mesures précises même derrière du verre foncé

• Interruption Maskable : Permet de définir des seuils programmables (supérieurs et inférieurs) avec filtre de persistance

• Gestion de l’alimentation : Faible consommation en mode veille (65 µA en attente, avec temps d’attente programmable de 2,4 ms à plus de 7 secondes)

• Interface I2C : Compatible en mode rapide, avec des débits de données jusqu’à 400 kbit/s

• Compatibilité de tension : Niveaux d’entrée compatibles avec VDD ou bus 1.8 V

• Format compact : Module sur panneau PCB, petit format (environ 2 mm x 2,4 mm de surface en double plat sans plomb – FN)

• Jeu de registres : Compatible avec la série TCS3x71

Avantages du module de capteur de couleur TCS34725

• Mesures précises et programmables : Ajustez gain et temps d’intégration pour des mesures optimales dans diverses conditions d’éclairage.

• Haute sensibilité : Permet la détection même dans des environnements faibles ou filtrés (par exemple, derrière du verre sombre).

• Interface simple et rapide : Communication I2C fiable et rapide pour une intégration aisée dans vos projets.

• Faible consommation d’énergie : Conçu pour fonctionner efficacement en mode veille avec une faible demande en courant.

• Polyvalence d’application : Idéal pour des applications allant du contrôle du rétro-éclairage LED à l’analyse de fluides et tri des couleurs.

Utilisations pratiques et polyvalentes

• Contrôle de rétro-éclairage LED RVB : Ajustez l’éclairage en fonction de l’environnement.

• Mesure de la température de couleur : Optimisez l’affichage et les systèmes de visualisation.

• Détection de la lumière ambiante : Automatisez le contrôle du rétro-éclairage des écrans.

• Analyse industrielle : Tri des couleurs pour le contrôle qualité ou le tri de produits.

• Applications de recherche : Analyse des fluides et des gaz basée sur les caractéristiques optiques.

Ressources et Informations Complémentaires

• Compatibilité : Conçu pour s’intégrer facilement avec Arduino, Raspberry Pi et autres microcontrôleurs.

• Conseils d’utilisation :

  • Connectez le module via l’interface I2C en respectant les tensions recommandées.

  • Réglez le gain et le temps d’intégration selon votre environnement lumineux pour obtenir des mesures précises.

• FAQ :

  • Le capteur peut-il fonctionner derrière un verre foncé ?
    Oui, sa haute sensibilité et son filtre IR le rendent adapté à de telles conditions.

  • Comment ajuster les paramètres de sensibilité ?
    Utilisez le logiciel et la bibliothèque fournis par le fabricant ou la communauté Arduino pour configurer le gain et le temps d’intégration.

  • Est-ce que la consommation d’énergie est adaptée aux projets sur batterie ?
    Oui, grâce à son mode veille avec un courant d’environ 65 µA, il est bien adapté aux applications à faible consommation.
