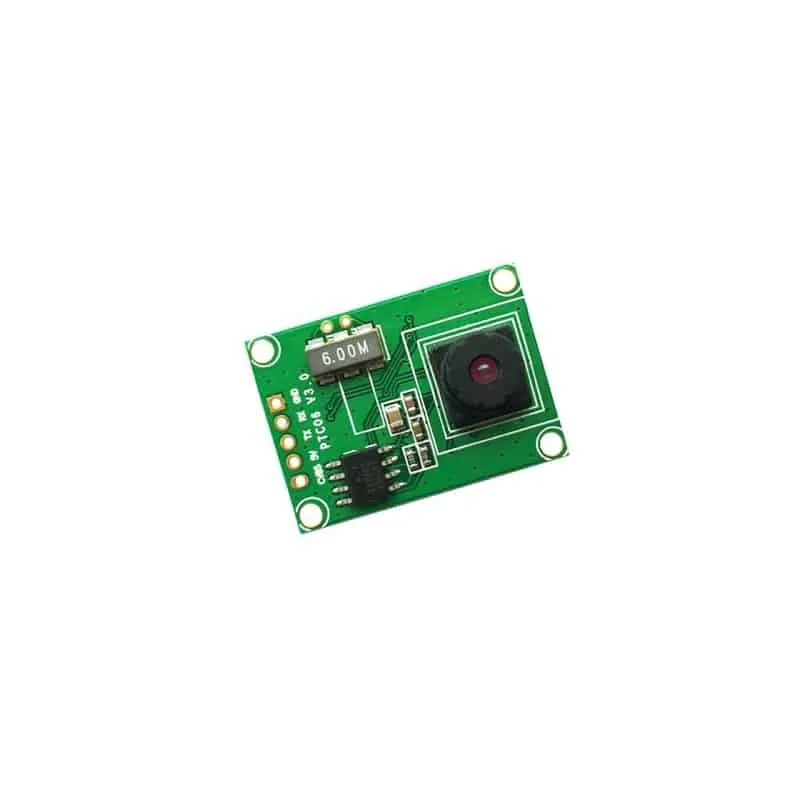

Module Caméra PTC06

Une caméra compacte et polyvalente pour vos projets embarqués avec le module caméra PTC06

Le module caméra PTC06 est une solution idéale pour les développeurs et les passionnés d’électronique embarquée. Doté d’un capteur CMOS 1/4″ de 300 000 pixels, il prend en charge les formats JPEG et M-JPEG, et offre une interface TTL/UART pour une intégration facile avec Arduino, STM32, AVR et d’autres microcontrôleurs.

Grâce à son angle de vision de 120° et sa capacité de surveillance allant jusqu’à 15 mètres, il est parfait pour les applications de vision embarquée, surveillance, reconnaissance d’objets et transmission vidéo en série.

Caractéristiques techniques

• Capteur : CMOS 1/4″
• Résolution : 640×480 (VGA) par défaut
• Format d’image : JPEG standard / M-JPEG
• Balance des blancs, exposition, gain : Automatiques
• SNR : 45 dB
• Plage dynamique : 60 dB
• Gain analogique max : 16 dB
• Cadence d’images : 30 fps (640×480)
• Distance de surveillance : 5 mètres (jusqu’à 15 mètres en réglage manuel)
• Mode de balayage : Progressif
• Interface de communication : TTL/UART (TX, RX, GND)
• Tension d’alimentation : 3.3V à 5V (5V recommandé)
• Consommation : 100 mA
• Débit série : 115200 bps par défaut
• Dimensions : 28mm x 20mm x 9mm

Avantages du module caméra PTC06

• Facile à intégrer : Interface UART/TTL, compatible avec Arduino, STM32, ESP32 et Raspberry Pi
• Capture d’image optimisée : Résolution VGA et QVGA, balance des blancs et exposition automatiques
• Angle de vision large : Jusqu’à 120° avec distance de surveillance réglable
• Compact et léger : Idéal pour les systèmes embarqués et les applications IoT

Applications possibles

• Projets Arduino et STM32
• Surveillance et transmission vidéo
• Robotique et IoT
• Reconnaissance d’objets et d’images
• Projets DIY embarqués

Conseils d’utilisation

• Connectez les broches :
  • GND : Masse
  • RX (UART Receive, 3.3V TTL) : Connexion au TX du microcontrôleur
  • TX (UART Transmit, 3.3V TTL) : Connexion au RX du microcontrôleur
  • VCC (3.3V – 5V) : Alimentation (5V recommandé)
• Ajustez la mise au point en tournant l’objectif si l’image est floue.
• Utilisez un convertisseur de niveau si vous travaillez avec un microcontrôleur 5V.
• Utilisez un terminal série (comme PuTTY) pour envoyer des commandes UART et récupérer des images.
