Détecteur de Mouvement PIR HC-SR501 – Capteur Infrarouge

Un capteur PIR précis et économe en énergie pour vos projets domotiques et de sécurité avec le capteur PIR HC-SR501

Le HC-SR501 est un capteur infrarouge passif (PIR) conçu pour détecter les mouvements humains en mesurant les variations de rayonnement infrarouge dans son champ de vision. Il est parfait pour les applications de détection de mouvement, domotique, sécurité, éclairage automatique et projets Arduino/ESP32/Raspberry Pi.

Grâce à sa large plage de tension d’alimentation (5V à 20V), son faible courant de repos de 65μA, et son temps de déclenchement réglable (0,3s à 18s), il est idéal pour une utilisation sur batterie et dans des projets nécessitant une consommation d’énergie minimale.

Caractéristiques techniques

• Tension d’alimentation : DC 5V à 20V
• Courant de repos : 65 μA
• Niveau de sortie : Haut = 3,3V / Bas = 0V
• Temps de retard : Réglable de 0,3 sec à 18 sec
• Temps de blocage : 0,2 sec (réglable)
• Modes de déclenchement :
  • L (non répétable) : Une seule détection par mouvement
  • H (répétable, mode par défaut) : Tant qu’un mouvement est détecté, la sortie reste active
• Angle de détection : 120° (cône de détection)
• Distance de détection : Jusqu’à 7 mètres
• Température de fonctionnement : -15°C à +70°C
• Dimensions du module : 32mm x 24mm
• Diamètre de la lentille Fresnel : 23mm
• Diamètre des trous de fixation : 2mm (espacement 28mm)

Fonctionnalités avancées

• Détection automatique : Active une sortie haut niveau (3,3V) lorsqu’un mouvement est détecté et repasse en bas niveau (0V) après un certain temps de retard.
• Consommation ultra-faible : Idéal pour les appareils alimentés par batterie grâce à une consommation en veille de 65 μA.
• Modes de déclenchement réglables :
  • Non répétable (L) : La sortie repasse en bas niveau après le délai défini.
  • Répétable (H – mode par défaut) : La sortie reste haute tant qu’un mouvement est détecté dans le temps imparti.
  • Réglage de la sensibilité et du temps de déclenchement : Ajustez la distance de détection et la durée d’activation avec les potentiomètres intégrés.
  • Compatible avec Arduino, Raspberry Pi, ESP32, ESP8266, STM32 : Facile à interfacer grâce à son signal de sortie numérique.
  • Mode de contrôle de la lumière (optionnel) : Possibilité d’ajouter une photorésistance pour bloquer la détection en pleine lumière.

Applications possibles du capteur PIR HC-SR501

• Systèmes de détection de mouvement et alarmes
• Éclairage automatique intelligent
• Domotique et automatisation
• Surveillance et systèmes de sécurité
• Projets IoT et Arduino / Raspberry Pi
• Robots réactifs au mouvement

Conseils d’installation et d’utilisation

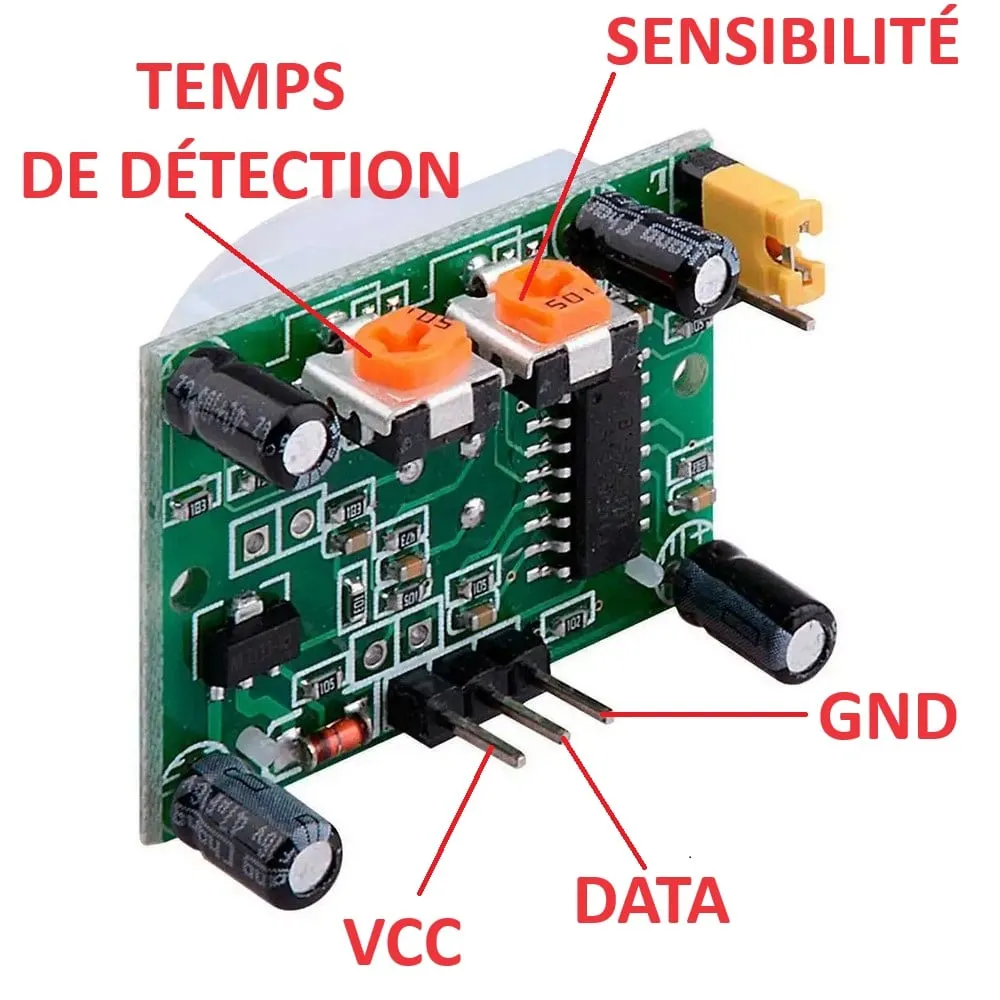

1. Branchement :
   • VCC → 5V à 20V
   • GND → Masse
   • OUT → Signal de sortie numérique (se connecte à un GPIO sur Arduino, ESP32, Raspberry Pi, etc.)
2. Réglage des paramètres :
   • Tourner le potentiomètre “Delay Time” pour ajuster la durée d’activation après détection (0.3s à 18s).
   • Tourner le potentiomètre “Sensitivity” pour modifier la portée de détection (jusqu’à 7m).
   • Jumper Mode : Placer le cavalier sur H pour le mode répété ou L pour le mode non répétable.

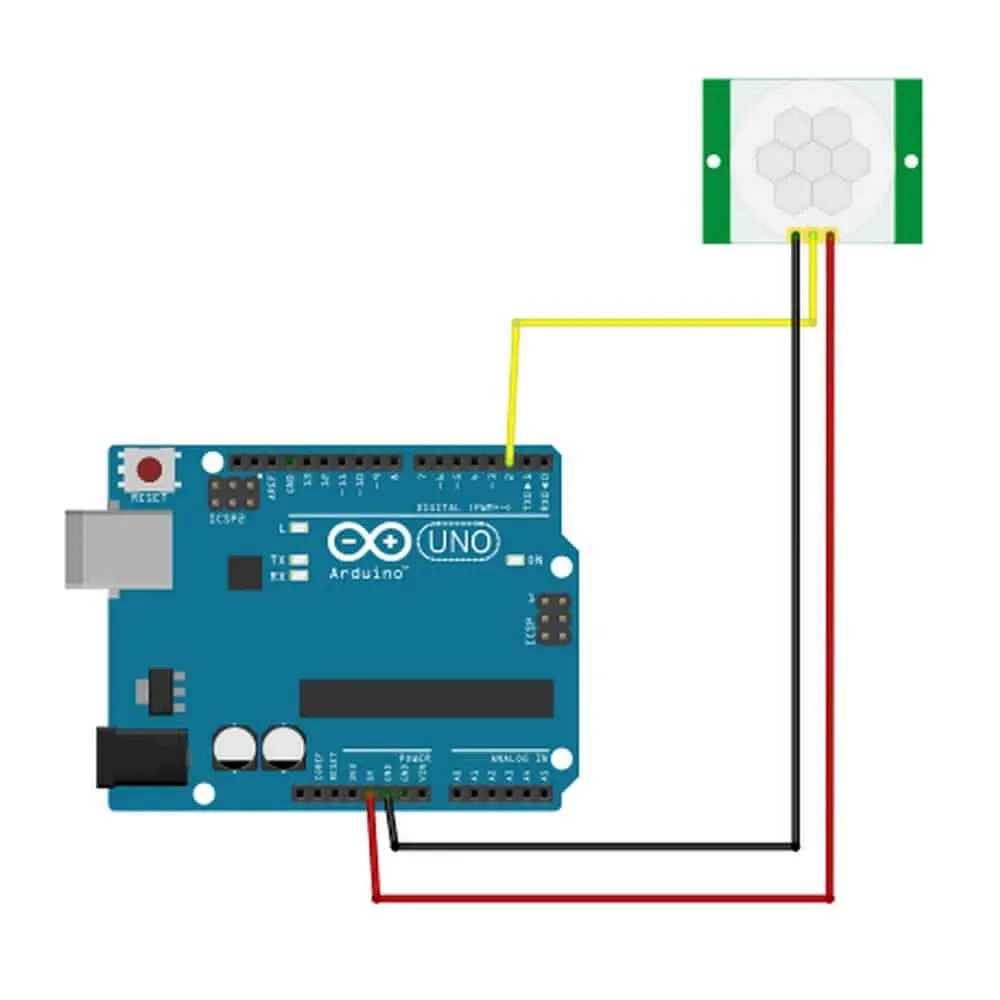

3. Intégration avec un microcontrôleur :
   • Un niveau haut (3.3V) sur la sortie signifie qu’un mouvement a été détecté.
   • Après le délai programmé, la sortie repasse à 0V si aucun mouvement n’est détecté.
